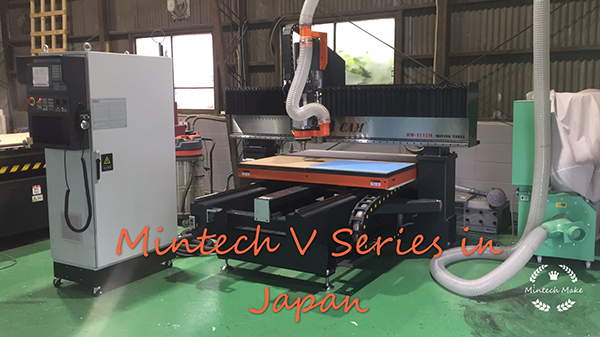

V6数控加工中心
- 产品描述

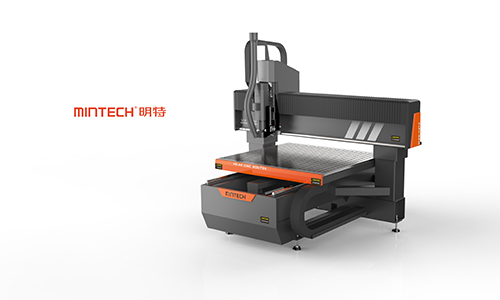

V6
数控加工中心说明书
（图片仅供参考）
产品特点：
-
- 性能特点：功能齐全，雕刻切割效果好，精度高，精品加工的高性价比加工利器

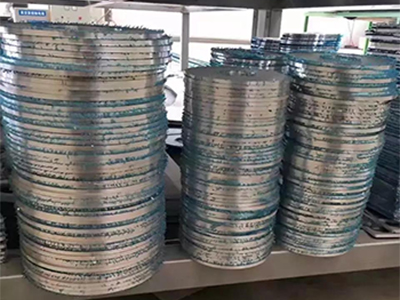

- 适应板材：亚克力、各种塑胶材料、电子绝缘材料、电木板、铜铝板、铝塑板等

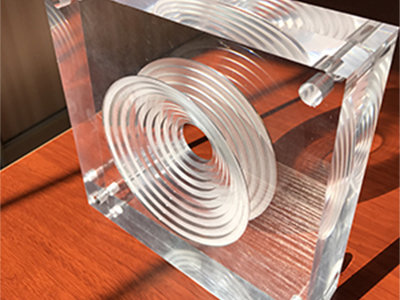

- 行业应用：亚克力制品、广告制作、工装治具、工程塑料、铝加工行业等
机械规格
机器配置一览表
型号：V6
工作电压：AC380V/50HZ/3PH
可加工尺寸：1220mm*1220mm*100mm
横梁到工作台面距离：200mm
Z轴行程：450mm
最大加工速度：20m/min
最大空移速度：30m/min
重复定位精度：+/-0.05mm
驱动方式：X、Y、Z轴采用高精度滚珠丝杆传动。
控制系统
工作电压：AC380V/50HZ/3PH
可加工尺寸：1220mm*1220mm*100mm
横梁到工作台面距离：200mm
Z轴行程：450mm
最大加工速度：20m/min
最大空移速度：30m/min
重复定位精度：+/-0.05mm
驱动方式：X、Y、Z轴采用高精度滚珠丝杆传动。

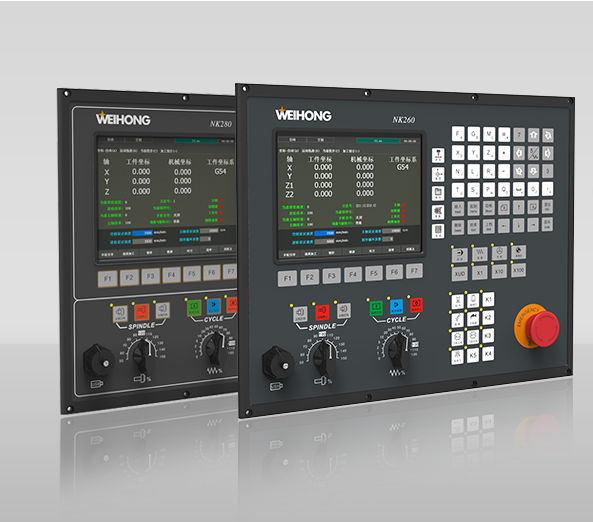

控制系统采用维宏NK280控制系统.
刀具补偿功能。
切削主轴
刀具补偿功能。
 |
主轴电机：9KW ISO30 电主轴
主轴转速：4000—24000RPM
夹头规格：SK16
冷却方式：采用免维护的独立风扇冷却，减少维修保养
主轴噪声：空转小于65分贝
工作台面
主轴转速：4000—24000RPM
夹头规格：SK16
冷却方式：采用免维护的独立风扇冷却，减少维修保养
主轴噪声：空转小于65分贝
工作台面采用酚醛复合材料板台面，以利于保证加工台面的平整度。
采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
真空管道采用双重过滤，免因真空泵吸入切屑导致故障
排式刀库
采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
真空管道采用双重过滤，免因真空泵吸入切屑导致故障

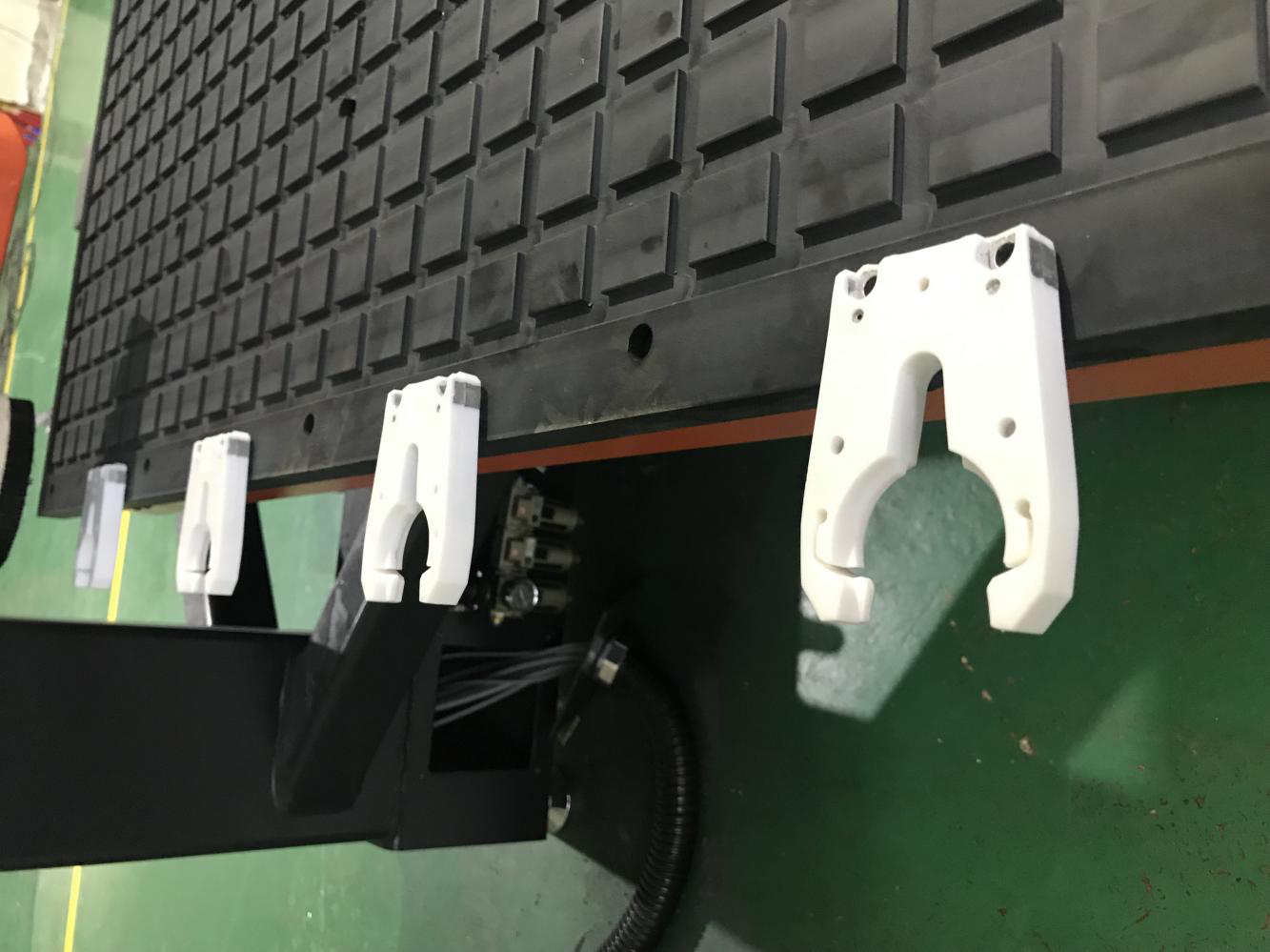

采用4刀位排式刀库
换刀速度块，结构简单，清洁方便，避免换刀故障
刀库安装在台面上，有效减少换刀过程中工作台面移动，减少无谓的运动，延长机器寿命。
换刀速度块，结构简单，清洁方便，避免换刀故障
刀库安装在台面上，有效减少换刀过程中工作台面移动，减少无谓的运动，延长机器寿命。
  |
机器配置一览表
|
NO |
内容 |
|
规格 |
备注 |
|
1 |
加工范围 |
X轴加工范围 |
1220mm |
|
|
Y轴加工范围 |
1220mm |
|
||
|
Z轴加工范围 |
200mm |
|
||
|
2 |
机床参数指标 |
X、Y、Z轴运动定位精度 |
0.05mm/300mm |
|
|
X、Y、Z重复定位精度 |
0.05mm |
|||
|
最大位移速度 |
30米/分钟 |
|||
|
最大加工速度 |
20米/分钟 |
|||
|
机床总重量 |
约2500KG |
|||
|
机床工作电压 |
AC380V/50HZ /3PH |
|||
|
3 |
工作台 |
酚醛面板工作台 |
真空吸附台面 |
|
|
工作台载重量 |
300KG |
|
||
|
4 |
数控系统 |
维宏专业数控系统 |
NK280 |
|
|
5 |
换刀系统 |
排式 |
4刀位 |
|
|
6 |
驱动电（交流伺服） |
X轴驱动电机 |
台达（可选安川） |
|
|
Y轴驱动电机 |
台达（可选安川） |
|
||
|
Z轴驱动电机 |
台达（可选安川） |
|
||
|
电压 |
AC380 / 3PH |
|
||
|
7 |
电主轴（变频） |
主轴 |
风冷（可选意大利HSD或Hiteco） |
|
|
主轴转速 |
4000—24000RPM |
|
||
|
主轴功率 |
9KW |
|
||
|
主轴锥孔 |
ISO30 |
|
||
|
主轴动平衡等级 |
G2.5 |
|
||
|
变频器 |
VFD |
|
||
|
8 |
导轨 |
X轨导轨 |
方形导轨(25mm) |
|
|
Y轴导轨 |
方形导轨(25mm) |
|
||
|
Z轴导轨 |
方形导轨(25mm) |
|
||
|
9 |
传动 |
X轴传动 |
滚珠丝杆 |
|
|
Y轴传动 |
滚珠丝杆 |
|
||
|
Z轴传动 |
滚珠丝杆 |
|
