性能优势： 操作简便，功能齐全，雕刻切割效果好，入门级优选产品
适应板材： 亚克力、木板、各种塑胶材料、电子绝缘材料、电木板、铝板、铝塑板等
行业应用： 亚克力制品、广告制作、建筑装饰、工程塑料零件、车辆内饰行业等

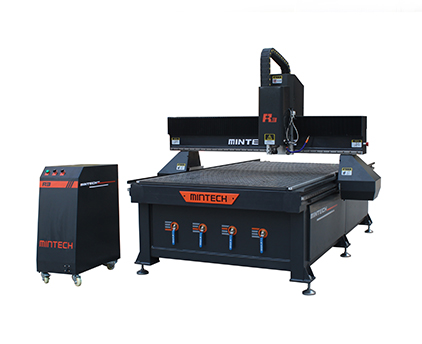

型号：R3
外形尺寸：3000×2120×1900mm
可加工尺寸：1300mm ×2500mm × 60mm
工作电压：AC380V / 50HZ / 3PH
横梁到工作台面距离：150mm
Z轴行程：160mm
最大加工速度：10m/min
最大空移速度：15m/min
重复定位精度：+ / - 0.05mm
驱动方式： X、Y轴采用斜齿轮齿条传动；Z轴采用高精度滚珠丝杆传动
控制系统：
1、控制系统采用明特控制系统
2、手持操作盒
切削主轴：
1、主轴电机：6KW 手动换刀
2、主轴转速：4000—24000RPM
3、夹头规格：ER25
4、冷却方式：风冷
工作台面：
1、工作台面采用复合材料板台面，以利于保证加工台面的平整度；两侧装配T型槽，方便装夹工件。
2、采用高效能栅格状真空台面,配置真空泵，工作台的任何一个部位都能快速吸附工件
3、真空管道采用双重过滤，免因真空泵吸入切屑导致故障
行业应用：
客户案例：
|
NO |
内容 |
|
规格 |
|
1 |
加工范围 |
X轴加工范围 |
1300mm |
|
Y轴加工范围 |
2500mm |
||
|
Z轴加工范围 |
60mm |
||
|
2 |
机床参数指标 |
X、Y、Z轴运动定位精度 |
0.05mm/300mm |
|
X、Y、Z重复定位精度 |
0.05mm |
||
|
最大位移速度 |
20米/分钟 |
||
|
最大加工速度 |
15米/分钟 |
||
|
机床总重量 |
约1500KG |
||
|
机床工作电压 |
AC380V/50HZ/3PH |
||
|
3 |
工作台 |
酚醛面板工作台 |
四分区真空吸附台面 |
|
工作台载重量 |
200KG |
||
|
4 |
数控系统 |
明特专业数控系统 |
手柄（可选电脑介面或其他数控系统） |
|
5 |
换刀系统 |
手动换刀 |
|
|
6 |
驱动电机 |
X轴驱动电机 |
雷赛伺服驱动（可选其他伺服系统） |
|
Y轴驱动电机 |
雷赛伺服驱动（可选其他伺服系统） |
||
|
Z轴驱动电机 |
雷赛伺服驱动（可选其他伺服系统） |
||
|
|
|
||
|
7 |
电主轴（变频） |
主轴 |
风冷、手动换刀主轴（可选水冷主轴） |
|
主轴转速 |
24000RPM |
||
|
主轴功率 |
6KW |
||
|
主轴锥孔 |
ER25 |
||
|
主轴动平衡等级 |
G2.5 |
||
|
变频器 |
Ivnt |
||
|
8 |
导轨 |
X轨导轨 |
台湾优质导轨 |
|
Y轴导轨 |
台湾优质导轨 |
||
|
Z轴导轨 |
台湾优质导轨 |
||
|
9 |
传动 |
X轴传动 |
台湾优质斜齿条 |
|
Y轴传动 |
台湾优质斜齿条 |
||
|
Z轴传动 |
台湾优质滚珠丝杆 |
