性能优势： 功能齐全，雕刻切割效果好，精度高，精品加工的高性价比加工利器
适应板材： 亚克力、各种塑胶材料、电子绝缘材料、电木板、铜铝板、铝塑板等
行业应用： 亚克力制品、广告制作、工装治具、工程塑料、铝加工行业等

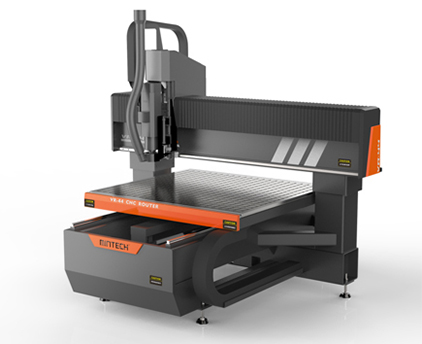

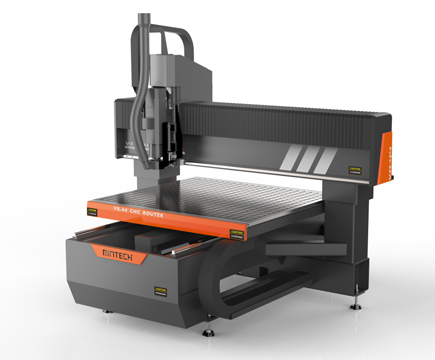

型号：V3
工作电压：AC380V / 50HZ / 3PH
可加工尺寸：600mm * 600mm * 100mm
横梁到工作台面距离：195mm
Z轴行程：280mm
最大加工速度：10m/min（最大切削时需刀具配合）
最大空移速度：15m/min
重复定位精度：+ / - 0.01mm
驱动方式： X、Y、Z轴采用高精度滚珠丝杆传动。
采用维宏控制NK105数控系统.
手持操作盒
主轴电机：3KW
主轴转速：4000—24000RPM
夹头规格：ER25
冷却方式：水冷
工作台面采用铸铝工作台面，保证加工台面的平整度及机械刚性
T型槽台面,方便不同工件的固定，保证加工过程重工件不会松动
|
NO |
内容 |
|
规格 |
备注 |
|
1 |
加工范围 |
X轴加工范围 |
600mm |
|
|
Y轴加工范围 |
600mm（可选1200mm） |
|
||
|
Z轴加工范围 |
195mm |
|
||
|
2 |
机床参数指标 |
X、Y、Z轴运动定位精度 |
0.01mm |
|
|
X、Y、Z重复定位精度 |
0.01mm |
|||
|
最大空移速度 |
15m/min |
|||
|
最大加工速度 |
10m/min |
|||
|
机床总重量 |
约800KG |
|||
|
机床工作电压 |
AC380V/50HZ/3PH |
|||
|
3 |
工作台 |
铝制工作台 |
T型槽 |
|
|
工作台载重量 |
200KG |
|
||
| 真空吸附台面 | 选配 | |||
|
4 |
数控系统 |
维宏专业数控系统 |
NK105 |
|
|
5 |
换刀系统 |
手动 |
可选配自动换刀系统 |
|
|
6 |
驱动电（交流伺服） |
X轴驱动电机 |
台达 |
|
|
Y轴驱动电机 |
台达 |
|
||
|
Z轴驱动电机 |
台达 |
|
||
|
电压 |
AC380 / 3PH |
|
||
|
7 |
电主轴（变频） |
主轴 |
风冷 |
|
|
主轴转速 |
4000—24000RPM |
|
||
|
主轴功率 |
3KW（可选配其他主轴） |
|
||
|
主轴锥孔 |
ER25 |
|
||
|
主轴动平衡等级 |
G2.5 |
|
||
|
变频器 |
VFD |
|
||
|
8 |
导轨 |
X轨导轨 |
方形导轨(20mm) |
|
|
Y轴导轨 |
方形导轨(20mm) |
|
||
|
Z轴导轨 |
方形导轨(20mm) |
|
||
|
9 |
传动 |
X轴传动 |
滚珠丝杆 |
|
|
Y轴传动 |
滚珠丝杆 |
|
||
|
Z轴传动 |
滚珠丝杆 |
|
